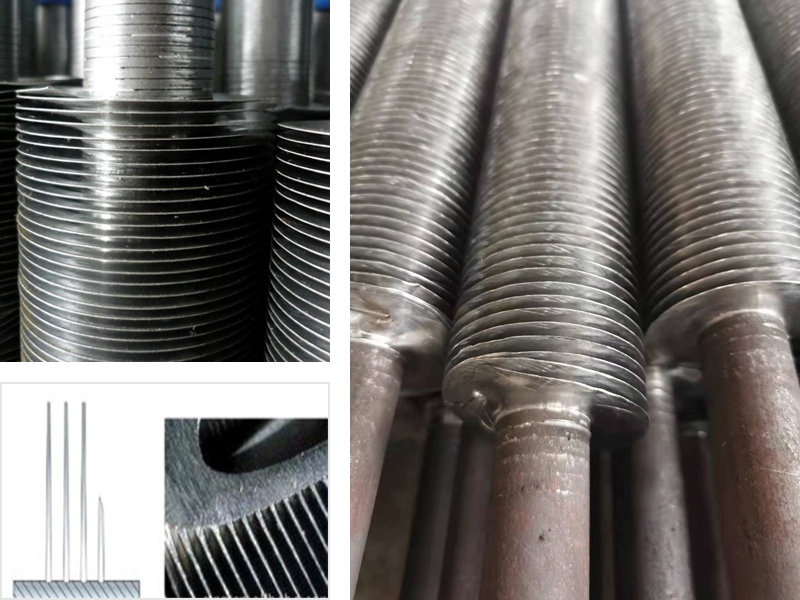

G鑲嵌式鋁翅片管

日期 : 2022-06-27 點擊率 : 653

江陰諾琦熱能設備有限公司主營各類HFW高頻焊翅片管、銅鋁翅片管、螺紋管、螺旋管、波節管、H/HH型翅片管,為空冷器,電站鍋爐,工業鍋爐,船用鍋爐,直接火焰式加執爐和熱交換器制造業提供配套服務,原材料和成品符合相關標準。

產品詳情PRODUCT DETAILS

一、產品概述

鑲嵌式翅片管生產線設備是經過多年經驗和實踐制造成功,并陸續進入市場,該設備參照采用鑲嵌式翅片管設備工藝加以升級,PLC控制方式根據生產要求研制,操作簡單,加工穩定,配套完整。


鑲嵌式螺旋翅片管是在鋼管上先加工出一定寬度和深度的螺旋槽,然后在車床上把鋼帶鑲嵌在鋼管上。在纏繞過程中,由于有預緊力,鋼帶會緊勒在螺旋槽內,從而讓鋼帶和鋼管之間有接觸面積。為了避免鋼帶回彈脫落,鋼帶的兩端要焊在鋼管上。為了便于鑲嵌,鋼帶和螺旋槽間應有側隙。如果側隙過小,形成過盈,則鑲嵌過程難以順利進行。此外,纏繞的鋼帶總會有一定的回彈,其結果使得鋼帶和螺旋槽底面不能很好的接合。


二、鑲嵌式螺旋翅片管(嵌入式)設備產品加工要求

1、鑲嵌深度和穩定性

拉脫力試驗

>8kg或鋁帶撕裂

鑲嵌深度

0.35-0.5 具體根據爐管壁厚

鑲嵌穩定性

每班首件做拉脫力試樣均達到1.1要求

鑲嵌管子材質

不銹鋼、碳鋼

管子壁厚

≥2mm

鑲嵌管子直徑 DN

20-50.8

鑲嵌后管子表面肉眼無裂紋或者裂縫

鑲嵌的片高根據管子直徑核算,一般均在管子直徑一半,但不高于±57


2、產品尺寸精度

翅片段全長

0~+5mm

分段運動精度

-0.3~+0.4mm

片距

>+0.18mm

翅片和鋼管垂直度

-1~+1°

鑲嵌平面度

-0.1~+0.1mm 翅片本身厚度公差引起的高度差除外

鑲嵌高度差

-0.1~+0.1mm 翅片本身尺寸公差引起的高度差除外

在同樣鋼管材料, 同樣片距和片數條件下, 不同翅片管鑲嵌后后長度變化相同
